Conectividade: o ecossistema PLC-HMI-ERP como infraestrutura inteligente das linhas de perfilagem

Nas linhas de perfilagem modernas, a conectividade entre PLC, HMI e ERP não é um extra tecnológico: é a infraestrutura que permite transformar uma ordem de produção numa peça acabada rastreável, sem interrupções manuais no fluxo de informação. Este artigo explica como funciona a arquitetura de três níveis adotada pela Gasparini, quais protocolos e formatos de integração são utilizados, e por que a rastreabilidade do material — da bobina à peça acabada — está a tornar-se um requisito competitivo para os fabricantes de perfis metálicos.

Quando a máquina comunica com a empresa

Numa instalação de perfilagem moderna, a qualidade do produto acabado depende cada vez mais da coerência da informação que circula entre os sistemas. Uma ordem de produção que nasce no ERP da empresa e chega ao PLC da máquina em poucos segundos faz parte de uma arquitetura de conectividade bem concebida, aplicável nas nossas linhas de perfilagem.

No entanto, na prática, muitas empresas manufactureiras ainda gerem este fluxo de forma fragmentada: o sistema de gestão de um lado, a máquina do outro, e o operador no meio a fazer de intermediário. O custo desta fragmentação nem sempre é visível nos balanços, mas faz-se sentir — em termos de tempo, erros e dificuldade em responder rapidamente a alterações de programa.

Este artigo pretende oferecer uma leitura clara de como funciona um ecossistema integrado PLC-HMI-ERP, que vantagens concretas traz a quem gere ou supervisiona uma linha de perfilagem, e como a Gasparini aborda este tema nas suas próprias instalações.

A arquitetura: três níveis em comunicação

Uma instalação conectada não é simplesmente uma máquina ligada à Internet. É um sistema estruturado em níveis distintos que comunicam entre si de forma ordenada e bidirecional.

O nível de gestão — ERP ou MES

É o ponto de partida do fluxo de informação. O ERP (ou mais precisamente o MES) informa o supervisor de instalação (HMI) sobre as ordens de produção a executar, com toda a informação necessária para parametrizar a máquina e definir prioridades. O sistema de gestão não «comanda» diretamente a máquina: informa o supervisor sobre o que produzir e quando.

O nível de supervisão — HMI e SPS

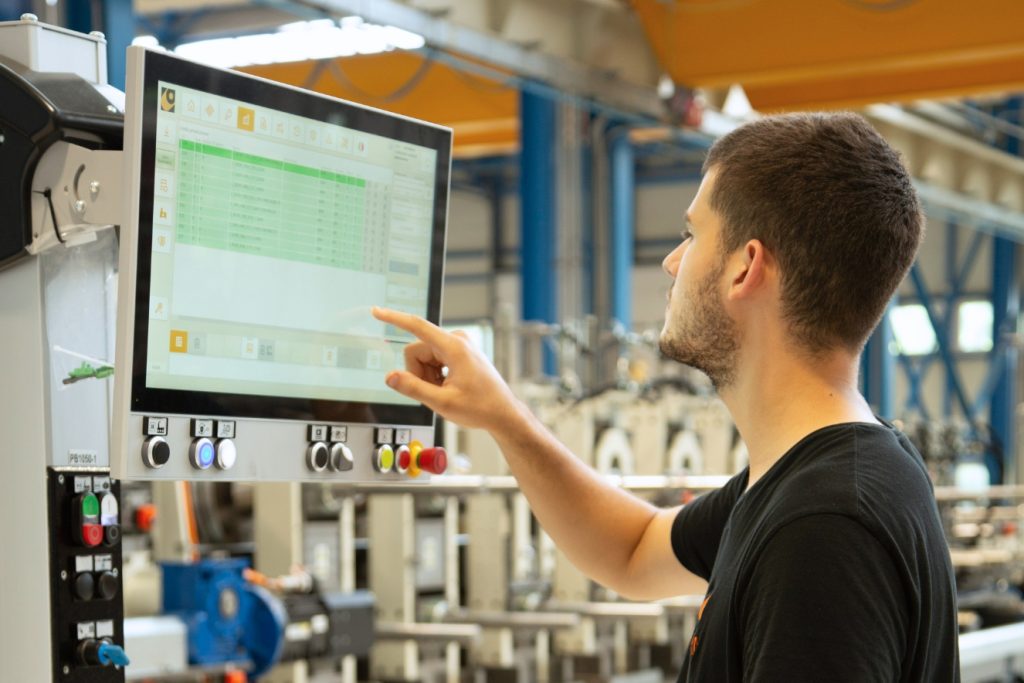

O HMI (Human-Machine Interface) é a interface que o operador vê e com a qual interage. O SPS, com o apoio do operador, prepara a lista de produção efetiva da máquina em coordenação com o PLC. É também o ponto onde o operador monitoriza em tempo real tudo o que acontece na linha: produção em curso, produtividade, alarmes ativos, histórico de eventos, parâmetros de configuração — tudo isto sem parar a máquina.

O nível de controlo — PLC

É o núcleo operacional da instalação. O PLC (operado pelo operador) executa primeiro a configuração da máquina em função da produção solicitada, e depois coordena a máquina em modo de processamento automático para produzir as peças individuais e as ordens requeridas. Concluídas as ordens, o PLC informa o HMI, que por sua vez reporta ao ERP o resumo da produção realizada, juntamente com informações adicionais para avaliar a produtividade e eficiência da máquina.

Este fluxo bidirecional — da ordem à máquina, da máquina ao relatório — é o que transforma uma linha de produção num sistema inteligente e rastreável.

Flexibilidade real para todas as operações integradas na linha de perfilagem

Um dos aspetos que distingue uma abordagem madura da automação é a capacidade de coordenar não apenas as tecnologias que compõem a linha, mas também equipamentos de terceiros que nela são integrados.

O programa PLC da Gasparini está estruturado para coordenar um processo completo de puncionamento/perfilagem, em que a chapa metálica provem de uma bobina, é processada, cortada e embalada. Todas as fases individuais do processo podem incluir máquinas Gasparini geridas integralmente pelo PLC, ou equipamentos de terceiros coordenados pelo mesmo PLC.

As linhas de perfilagem Gasparini incorporam tecnologias que são interligadas entre si, tais como: desbobinadoras, endireitadoras, prensas de vários tipos, instalações de soldadura do perfil, sistemas de embalagem, paletizadores e máquinas de cintar.

Esta capacidade de integração estende-se também aos sistemas de controlo de qualidade em linha: câmaras e profilómetros laser 3D — ferramentas cada vez mais procuradas pelo mercado — para quem precisa de garantir tolerâncias apertadas ou documentar a conformidade dos produtos.

Conectividade com o ERP: formatos e flexibilidade

Não existe um único padrão para fazer comunicar uma máquina com o sistema de gestão de uma empresa. Os ambientes de produção são diversos, tal como os sistemas ERP instalados e as infraestruturas de TI.

Por isso, a abordagem de integração da Gasparini é deliberadamente flexível. A solução baseia-se numa base de dados SQL com tabelas de troca de dados predefinidas, personalizáveis consoante as especificidades de cada máquina. Noutros casos, a interface foi construída utilizando formatos de troca diferentes: ficheiros .xls, .xml, ficheiros de texto, ou ainda serviços web e OPC-UA.

Esta flexibilidade é um elemento técnico primordial. Para um gestor de produção ou de TI que precisa de integrar uma nova linha no ecossistema digital existente da empresa, saber que o fabricante da máquina é capaz de se adaptar — sem obrigar a alterar o ERP ou a infraestrutura — é um fator de decisão concreto.

A rastreabilidade do material: da bobina à peça acabada

Um aspeto frequentemente subestimado na escolha de uma linha de perfilagem é a rastreabilidade do material. No entanto, em muitos setores de aplicação — da construção à indústria automóvel, da logística à distribuição elétrica — poder documentar a origem de cada perfil produzido é uma necessidade cada vez mais premente.

No fluxo de dados gerido pela Gasparini, as características dos materiais fazem parte integrante dos dados de entrada: para cada bobina são registados o ID, o material (tipo de aço) e o código de corrida (lote do fabricante). Esta informação, além de poder condicionar a automação — por exemplo, o tipo de aço deve corresponder ao exigido pela ordem de produção — é rastreada e reportada no output em correspondência com a produção realizada.

O resultado é uma base de dados que simplifica a gestão do armazem, a documentação de qualidade e, em caso de não conformidades, a reconstrução da cadeia de fornecimento do material. O cliente pode assim elaborar facilmente relatórios de produção úteis para a gestão do armazem.

O valor real de um ecossistema conectado

Em última análise, a questão que importa é esta: quanto vale para a sua empresa ter uma linha de perfilagem que sabe o que tem de fazer, regista o que produziu e devolve os dados no formato que o seu sistema de gestão compreende?

O tempo que um operador dedica hoje à parametrização manual de uma máquina pode variar de poucos segundos a alguns minutos por artigo, consoante a complexidade da configuração. Multiplicado pelo número de configurações diárias, torna-se um indicador de produtividade não desprezível. E este é apenas um dos efeitos visíveis de uma integração bem executada.

Os efeitos menos visíveis — redução de erros de transcrição, disponibilidade imediata dos dados de produção, rastreabilidade do material — tendem a emergir ao longo do tempo, mas são muitas vezes os que fazem a diferença nos momentos críticos: uma auditoria, uma reclamação, um pedido urgente de documentação por parte de um cliente.

Conectar a máquina à empresa não é apenas um projeto de TI. É uma decisão estratégica industrial.
