Profilieranlagen für
Verstrebungen (windverstrebungen) für Palettenträger
Anlagenschema:
| Stärkebereich | bis zu 2,5 mm |
| Produktionsgeschwindigkeit | bis zu 20 m/min |
| Einstellungszeit | ca. 10 Minuten |
| Flexible profilierungstechnologie | Austauschbare Kassetten, Twin |
Profilieranlagen für Diagonalstreben von Palettenregalen: Effiziente und maßgeschneiderte Produktion
Die Profilieranlagen von Gasparini für Diagonalstreben von Palettenregalen produzieren Stahl-C-Profile mit Materialstärken bis zu 2,5 mm, Geschwindigkeiten von bis zu 20 m/min sowie präzisen Toleranzen bei der Positionierung der Stanzungen.
Die verfügbaren Systeme — PRO (Produktionsumstellung in 1 Stunde) und TWIN (Produktionsumstellung in 10 Minuten) — gewährleisten Produktionsflexibilität für unterschiedliche Abmessungsbereiche und entsprechen vollständig den Normen für Metallregalsysteme.
Diagonalstreben von Palettenregalen sind strukturelle Bauteile, die die Stabilität industrieller Regalsysteme gewährleisten. Die Profilieranlagen von Gasparini ermöglichen die Herstellung von Metallprofilen mit integrierten Stanz- und Schneidprozessen.
Technische Daten der Profilieranlagen für Diagonalstreben von Palettenregalen
| Merkmal | Spezifikationen |
|---|---|
| Produkt | Diagonalen/Aussteifungen für Palettenregale |

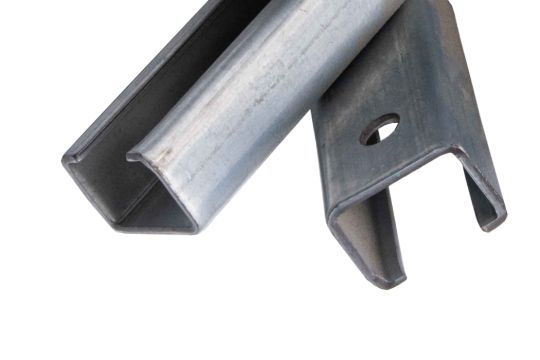

| Profilquerschnitt | C-Profil aus Stahl |
| Positionstoleranzen der Lochungen | ±0,5 mm |
| Werkstoffe | Baustähle, feuerverzinkte Stähle |
| PRO-System – Produktionsumstellung | Ca. 1 Stunde |
| Integrierter Prozess | Bandzuführung → Stanzen → Kaltprofilieren → Schneiden |
| Industrie-4.0-Integration | Bidirektionale Schnittstelle zum MES des Kunden |

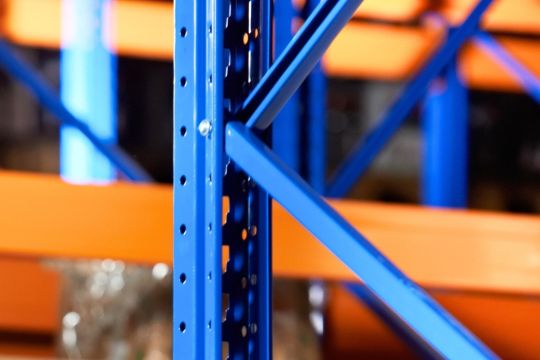

Was sind Diagonalstreben von Palettenregalen?

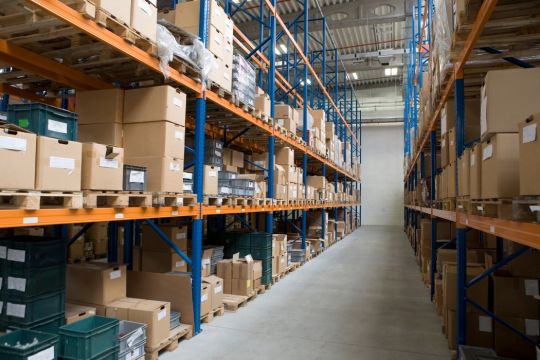

Diagonalstreben, auch als diagonale Verstrebungen bezeichnet, sind wesentliche Strukturelemente industrieller Regalsysteme.
Hauptfunktion der Struktur
- Gewährleisten die seitliche Stabilität und verhindern ein Umkippen der Struktur
- Verteilen Querlasten gleichmäßig
- Erhöhen die Stabilität und Belastbarkeit der Regalstruktur
Verarbeitbare Materialstärken und Werkstoffe
Die Profiliermaschinen von Gasparini für Diagonalstreben von Palettenregalen verarbeiten Stahlbänder mit Materialstärken bis zu 2,5 mm und decken damit das gesamte Spektrum der typischerweise in der Herstellung industrieller Regalsysteme eingesetzten Materialien ab:
- Baustähle
- Feuerverzinkte Stähle
Produktionsflexibilität: PRO- und TWIN-Systeme
Gasparini bietet zwei Anlagenkonfigurationen für die Herstellung von Diagonalstreben an, die sich je nach Häufigkeit der Produktionsumstellungen und erforderlicher Variantenvielfalt unterscheiden:
PRO-Profiliersystem
- Produktionsumstellung in ca. 1 Stunde
- Ideal für Produktionen mit begrenzter Produktvielfalt oder großen Losgrößen
- Optimale Lösung bei geringer Variantenvielfalt
TWIN-Profiliersystem
- Produktionsumstellung in ca. 10 Minuten
- Entwickelt für Hersteller, die Profile in unterschiedlichen Abmessungen mit häufigen Umstellungen produzieren
- Minimiert Maschinenstillstände und maximiert die operative Flexibilität, wodurch Rüstkosten erheblich reduziert werden
Die Wahl zwischen dem PRO-System und dem TWIN-System hängt von den gewünschten Profilabmessungen sowie von der Produktionsstrategie des Kunden ab. Das technische Team von Gasparini unterstützt Kunden bei der Analyse ihres Produktionsmixes, um die effizienteste Lösung zu identifizieren.

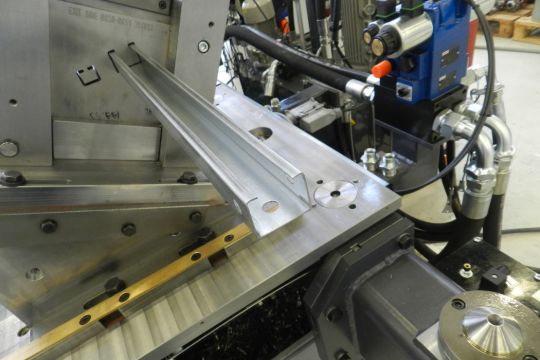

Der Produktionsprozess: Profilieren, Stanzen und Schneiden
Die Anlage integriert alle erforderlichen Produktionsschritte in Folge, um ein montagefertiges Bauteil zu erhalten:
- Bandzuführung — Das Coil wird abgewickelt und gerichtet, bevor es in die Profilierstation einläuft.
- Stanzen — Die Lochungen für die Verbindung mit den Stützen werden inline mit präzisen Positionstoleranzen ausgeführt – ein entscheidender Faktor für die Austauschbarkeit der Komponenten und die korrekte Lastübertragung.
- Kaltprofilieren — Eine Reihe von Profilierstationen mit geformten Walzen biegt das Band schrittweise bis zur gewünschten Endgeometrie (C-Profil).
- Schneiden — Das Profil wird auf die programmierte Länge geschnitten, sodass gebrauchsfertige Diagonalstreben ohne zusätzliche Bearbeitungsschritte entstehen.
Die Produktionsgeschwindigkeit erreicht bis zu 20 m/min und ermöglicht hohe Produktionsvolumen bei effizienten Fertigungszyklen. Gasparini entwickelt maßgeschneiderte Profilieranlagen für Komponenten für Regalsysteme, darunter auch Träger für Palettenregale.
Maschinenflexibilität für unterschiedliche Profilquerschnitte
Die Profiliermaschinen von Gasparini für Diagonalstreben von Palettenregalen können ausgelegt werden für:
- Produktion mehrerer Abmessungen auf derselben Anlage
- Elektronische Verstellung mit Toleranzen von ±0,5 mm
- Integration von CAD-Software für kundenspezifische Konstruktionen.
Industry 4.0 Integration
Die Integration zwischen der Profilieranlage für Stützen und dem MES-System des Kunden ermöglicht es der Maschine, Produktionsaufträge direkt aus dem ERP-System des Unternehmens zu empfangen und gleichzeitig die erfassten Prozessparameter für jede produzierte Charge zurückzumelden. Dies gewährleistet eine vollständige Materialrückverfolgbarkeit und hält die Produktion mit den Fertigungsabläufen des Kunden synchron.
Kontaktieren Sie Gasparini S.p.A. für eine Profilieranlage für Diagonalstreben von Palettenregalen, optimiert für Ihre Produktionslinie.
