Profileuses pour
Entretoises diagonales (contreventement) pour racks à palettes
Fiche de l’installation type:
| Gamme d' épaisseur | jusqu'à 2,5 mm |
| Cadence de production | jusqu'à 20 m/min |
| Cassettes Interchangeables | Environ 10 min |
| Technologies de profilage flexible | Caissons interchangeables, Twin |
Lignes de profilage pour contreventements de rayonnages à palettes : une production efficace et sur mesure
Les lignes de profilage Gasparini pour contreventements de rayonnages à palettes (diagonales) produisent des profils en C en acier avec des épaisseurs allant jusqu’à 2,5 mm, des vitesses pouvant atteindre 20 m/min et des tolérances précises sur le positionnement des perforations.
Les systèmes disponibles — PRO (changement de production en 1 heure) et TWIN (changement de production en 10 minutes) — garantissent une flexibilité de production pour différentes plages dimensionnelles, dans le plein respect des normes applicables aux rayonnages métalliques.
Les contreventements (diagonales) pour rayonnages à palettes sont des éléments structurels conçus pour garantir la stabilité des structures de stockage industrielles. Les lignes de profilage Gasparini permettent de fabriquer des profils métalliques avec des opérations intégrées de poinçonnage et de coupe.
Fiche technique de l’installation pour lignes de profilage pour contreventements de rayonnages à palettes
| Caractéristique | Spécifications |
|---|---|
| Produit | Diagonales/contreventements pour rayonnages à palettes |

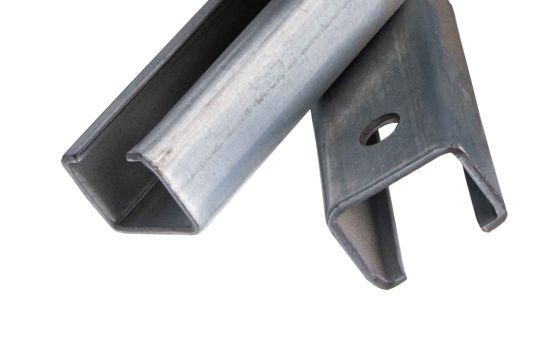

| Section du profilé | Profilé en C en acier |
| Tolérances de position des perçages | ±0,5 mm |
| Matériaux | Aciers de construction, aciers galvanisés à chaud |
| Système PRO – changement de production | Environ 1 heure |
| Processus intégré | Alimentation de la bande → Poinçonnage → Profilage à froid → Découpe |
| Intégration Industrie 4.0 | Interface bidirectionnelle avec le MES du client |
Que sont les contreventements pour rayonnages à palettes ?

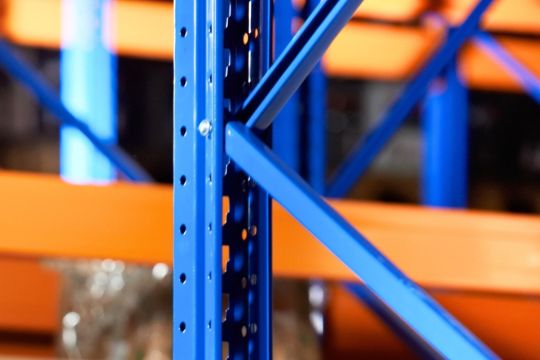

Les diagonales, également appelées contreventements, sont des éléments structurels essentiels des systèmes de rayonnage industriel.
Fonction structurelle principale
- Assurent la stabilité latérale et préviennent le basculement de la structure
- Répartissent uniformément les charges transversales
- Renforcent la robustesse de la structure du rayonnage
Épaisseurs et matériaux transformables
Les machines de profilage Gasparini pour contreventements de rayonnages traitent des bandes d’acier avec des épaisseurs jusqu’à 2,5 mm, couvrant ainsi l’ensemble des matériaux généralement utilisés dans la fabrication des rayonnages industriels :
- Aciers de construction
- Aciers galvanisés à chaud
Flexibilité de production : systèmes PRO et TWIN
Gasparini propose deux configurations d’installation pour la production de diagonales, différenciées selon la fréquence des changements de production et la variété dimensionnelle requise :
Système de profilage PRO
- Changement de production en environ 1 heure
- Idéal pour des productions avec un nombre limité de références ou de grands lots de fabrication
- Solution optimale lorsque la variété dimensionnelle est limitée
Système de profilage TWIN
- Changement de production en environ 10 minutes
- Conçu pour les fabricants produisant des profils de dimensions différentes avec des changements fréquents R
- Réduit les arrêts machine et maximise la flexibilité opérationnelle en diminuant drastiquement les coûts de réglage
Le choix entre le système PRO et le système TWIN dépend des dimensions à produire et de la stratégie de production du client. L’équipe technique Gasparini accompagne le client dans l’analyse de son mix de production afin d’identifier la solution la plus performante.

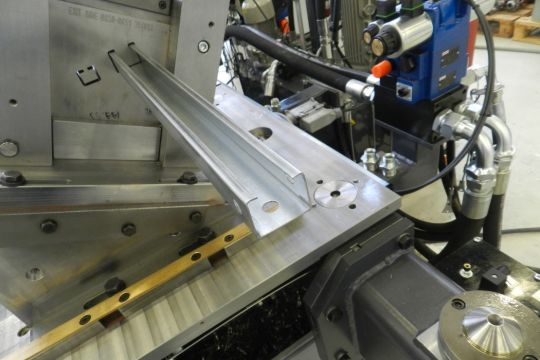

Le processus de production : profilage, poinçonnage et coupe
La ligne intègre en séquence toutes les étapes nécessaires à l’obtention d’un composant fini, prêt à être assemblé :
- Alimentation de la bande — la bobine est déroulée et redressée avant d’entrer dans la station de profilage.
- Poinçonnage — les perforations destinées à la connexion aux montants sont réalisées en ligne avec des tolérances positionnelles strictes, un élément critique pour garantir l’interchangeabilité des composants et la bonne transmission des charges.
- Profilage à froid — une série de stations équipées de galets profilés plie progressivement la bande jusqu’à obtenir la section finale souhaitée (profil en C).
- Coupe — le profil est coupé à la longueur programmée, permettant d’obtenir des diagonales prêtes à l’emploi sans opérations supplémentaires.
La vitesse de production atteint jusqu’à 20 m/min, permettant des volumes élevés avec des cycles de fabrication efficaces. Gasparini conçoit des lignes de profilage sur mesure pour la fabrication de composants de rayonnages, notamment les poutres pour rayonnages à palettes.
Flexibilité de la machine pour différentes sections
Les machines de profilage Gasparini pour contreventements de rayonnages peuvent être conçues pour :
- La production de plusieurs dimensions sur une même installation
- Un réglage électronique avec des tolérances de ±0,5 mm
- L’intégration avec un logiciel CAO pour des conceptions personnalisées
Intégration Industry 4.0
L’intégration entre la ligne de profilage pour montants et le MES du client permet à la machine de recevoir directement les ordres de production depuis le système de gestion de l’entreprise et de renvoyer les paramètres de process enregistrés pour chaque lot produit. Cela garantit une traçabilité complète des matériaux et maintient la production synchronisée avec les flux de fabrication du client.
Contactez Gasparini S.p.A. pour une ligne de profilage pour contreventements de rayonnages à palettes (diagonales) optimisée pour votre ligne de production.
