Impianti di profilatura per
Diagonali (controventi) porta pallet
Scheda impianto tipo:
| Range di spessore | fino a 2,5 mm |
| Velocità produttiva | fino a 20 m/min |
| Tempo di attrezzaggio | circa 10 min |
| Tecnologie di profilatura flessibile | Cassette intercambiabili, Twin |
Linea di profilatura per Diagonali e Controventi Scaffalature: produzione efficiente e personalizzata

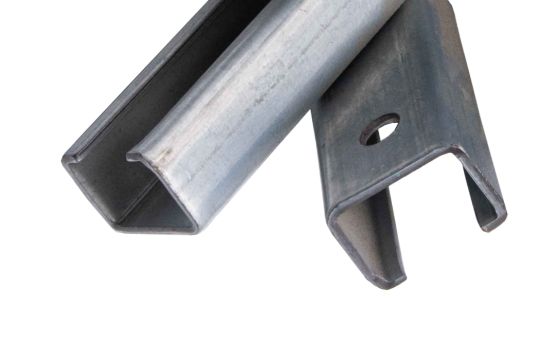

Le linee di profilatura Gasparini per diagonali (controventi) porta pallet producono profili a C in acciaio con spessori fino a 2,5 mm, velocità fino a 20 m/min e tolleranze precise sulla posizione delle forature.
I sistemi disponibili — PRO (cambio produzione in 1 ora) e TWIN (cambio produzione in 10 minuti) — garantiscono flessibilità produttiva per diversi range dimensionali, nel pieno rispetto della normativa per scaffalature metalliche.
Le diagonali (controventi) per scaffalature porta pallet sono elementi strutturali che servono a garantire la stabilità delle strutture industriali. Le linee di profilatura Gasparini permettono di realizzare profili metallici con processi di taglio e foratura integrati.
Specifiche tecniche della Linea Gasparini per Diagonali e Controventi Scaffalature
| Caratteristica | Specifiche |
|---|---|
| Prodotto | Diagonali/controventi per scaffalature porta pallet |
| Sezione profilo | Profilo a C in acciaio |
| Tolleranze posizionali forature | ±0,5 mm |
| Materiali | Acciai strutturali, acciai zincati a caldo |
| Sistema PRO – cambio produzione | Circa 1 ora |
| Processo integrato | Alimentazione nastro → Punzonatura → Profilatura a freddo → Taglio |
| Integrazione Industry 4.0 | Interfaccia bidirezionale con MES del cliente |

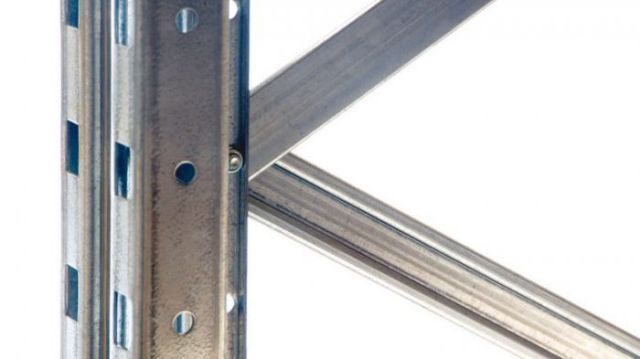

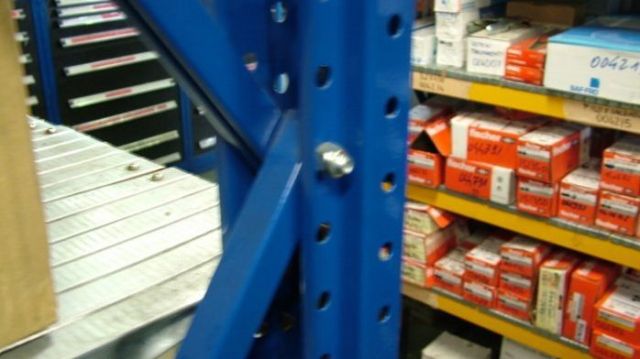

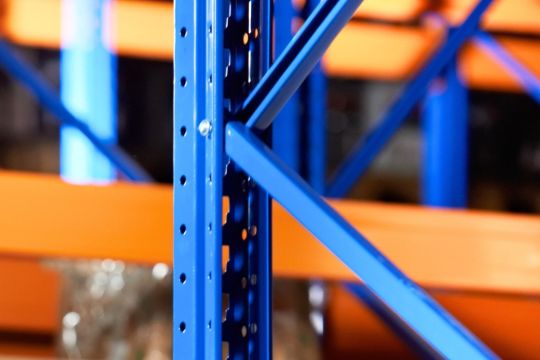

Cosa sono le diagonali per scaffalature porta pallet?

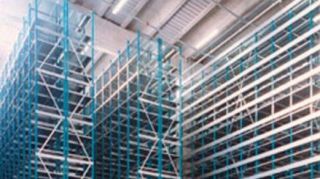

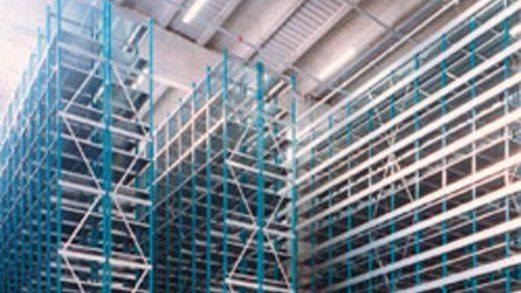

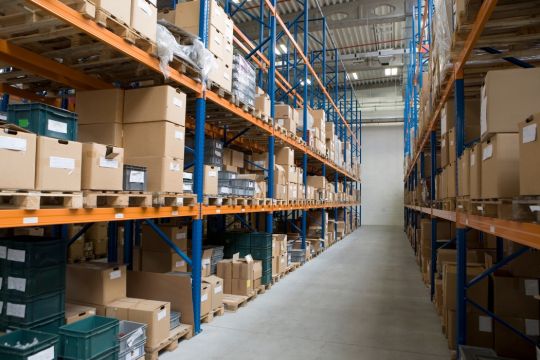

Le diagonali, dette anche controventi, sono elementi strutturali fondamentali dei sistemi di scaffalatura industriale.
Funzione strutturale principale
- Assicurano stabilità laterale prevenendo il ribaltamento.
- Distribuiscono carichi trasversali uniformemente.
- Migliorano la robustezza della struttura rack.
Spessori e materiali lavorabili
Le profilatrici Gasparini per diagonali scaffalature lavorano nastri in acciaio con spessori fino a 2,5 mm, coprendo così l'intera gamma di materiali tipicamente impiegati nella produzione di scaffalature industriali:
- Acciai strutturali
- Acciai zincati a caldo
Flessibilità produttiva: Sistemi PRO e TWIN
Gasparini propone due configurazioni di impianto per la produzione di diagonali, differenziate in base alla frequenza dei cambi produzione e alla varietà dimensionale richiesta:
Sistema di Profilatura PRO
- Cambio produzione in circa 1 ora
- Ideale per produzioni con numero limitato di prodotti o lotti di grandi dimensioni
- Soluzione ottimale quando la varietà dimensionale è contenuta
Sistema di Profilatura TWIN
- Cambio produzione in circa 10 minuti
- Progettato per chi produce profili con dimensioni diverse e cambi frequenti
- Minimizza i fermi macchina e massimizza la flessibilità operativa, riducendo drasticamente i costi di setup
La scelta tra il sistema PRO e il sistema TWIN dipende dalle misure che si desidera produrre e dalla strategia produttiva del cliente. Il team tecnico Gasparini supporta il cliente nell'analisi del mix produttivo per identificare la soluzione più efficiente.
Il processo produttivo: profilatura, punzonatura e taglio
La linea integra in sequenza tutte le fasi necessarie per ottenere un componente finito, pronto per l'assemblaggio:
- Alimentazione del nastro — il coil viene svolto e raddrizzato prima di entrare nella stazione di profilatura.
- Punzonatura — le forature per il collegamento ai montanti vengono eseguite in linea con tolleranze posizionali rigorose, elemento critico per garantire l'intercambiabilità dei componenti e la corretta trasmissione dei carichi.

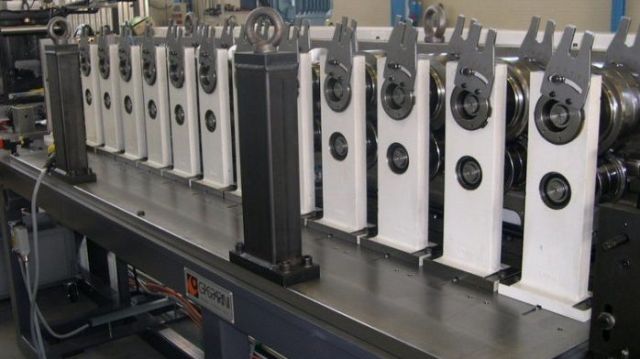

- Profilatura a freddo — una serie di stazioni con rulli sagomati piega progressivamente il nastro fino alla sezione finale desiderata (profilo a C).

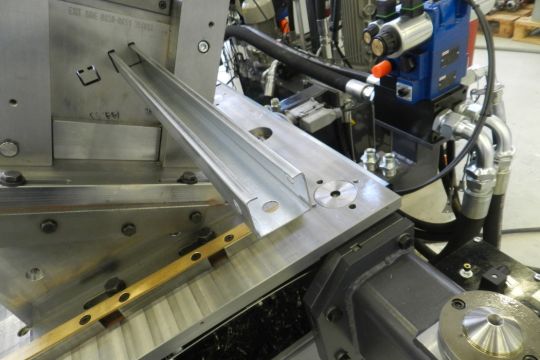

- Taglio — il profilo viene tranciato alla lunghezza programmata, ottenendo diagonali già pronte per l'utilizzo senza ulteriori lavorazioni.
La velocità di produzione raggiunge i 20 m/min, consentendo volumi elevati con cicli di produzione efficienti. Gasparini progetta linee su misura per la profilatura di componenti di scaffalature tra le quali le travi per scaffalature porta pallet .
Flessibilità della macchina per diverse sezioni
Le macchine profilatura diagonali scaffalature Gasparini possono essere progettate per:
- Produzione di più dimensioni sullo stesso impianto.
- Regolazione elettronica per tolleranze ±0.5 mm.
- Integrazione con software CAD per design custom.
Integrazione Industry 4.0
L'integrazione tra la linea di profilatura per montanti e il MES del cliente consente alla macchina di ricevere gli ordini di produzione direttamente dal gestionale aziendale e restituisce i parametri di processo registrati per ogni lotto prodotto. Questo elimina garantisce la tracciabilità completa del materiale e mantiene la produzione sincronizzata con i flussi di fabbrica del cliente.
Contatta Gasparini S.p.A. per una linea di profilatura per diagonali (controventi) per scaffalature porta pallet ottimizzata per la tua linea produttiva.
