Profilage à froid

Le profilage à froid est un procédé continu de déformation plastique de la tôle qui transforme le feuillard métallique en profils à section constante.

Le cœur de l’installation est constitué d’une série de rouleaux profilés qui travaillent la tôle en plusieurs passes. À chaque passe, le matériau est progressivement déformé par une paire de rouleaux qui modifie légèrement la géométrie jusqu’à l’obtention du profil final. La déformation est graduelle afin d’éviter des contraintes excessives et les ruptures du matériau.

Comment fonctionne le processus de profilage à froid

Par rapport à d’autres technologies de formage de la tôle, le profilage se distingue par sa capacité à concilier haute productivité, précision dimensionnelle et efficacité maximale. Contrairement au pliage ou au cisaillage, qui fonctionnent par opérations unitaires et discontinues, le profilage est un processus continu: cela permet de produire des profils de longueur théoriquement illimitée, avec une répétabilité constante et une excellente finition de surface, directement à partir du coil.

Comme le procédé s’effectue à température ambiante, les caractéristiques mécaniques du matériau et l’intégrité des revêtements protecteurs sont préservées, ce qui constitue un avantage par rapport au formage à chaud ou aux méthodes nécessitant des opérations de soudage. La déformation progressive sur plusieurs stations réduit également les contraintes résiduelles et le risque de retour élastique, même sur des aciers à haute résistance.

Dans l’industrie moderne, le profilage à froid n’est pas seulement une technologie de formage, mais un véritable processus de production stratégique, capable d’assurer évolutivité, automatisation et homogénéité qualitative pour une large gamme d’applications en acier, aluminium et autres métaux.

Comment le processus de profilage à froid s’intègre-t-il dans la ligne

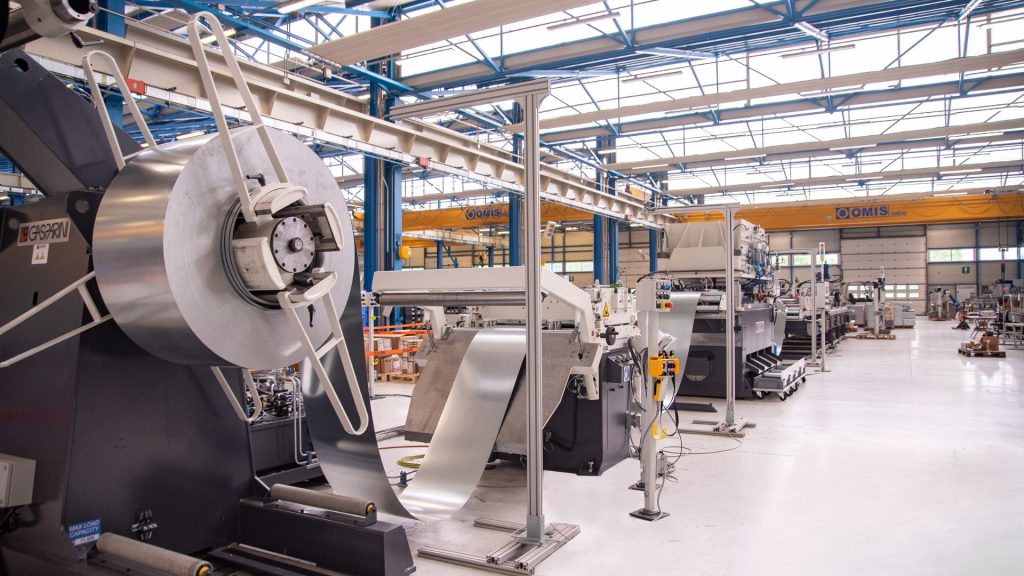

Le profilage à froid peut démarrer à partir d’une bobine ou de tôles prédécoupées, selon le type de profil et les opérations prévues. Le matériau est guidé à l’intérieur de la ligne, où il traverse une succession de stations de formage : chaque paire de rouleaux imprime une légère déformation plastique jusqu’à l’obtention de la géométrie finale.

La déformation s’effectue de manière progressive et contrôlée, afin de répartir uniformément les efforts sur le matériau et de maintenir la section dans des tolérances dimensionnelles très serrées. Le profil peut être coupé à la longueur requise avant ou après le profilage, offrant une flexibilité maximale du procédé. Il peut également subir des opérations complémentaires grâce à des unités intégrées de poinçonnage, perçage, clinchage ou soudage, réalisées en amont ou en aval du profilage sans interrompre le flux de production.

Cette séquence continue d’opérations permet d’obtenir des profils complexes, précis et répétables, avec une productivité élevée et une qualité constante – des caractéristiques qui font du profilage à froid l’une des technologies les plus efficaces pour la transformation de tôles fines et de feuillards métalliques.

Avantages du profilage à froid

Le profilage à froid offre une combinaison de productivité, de précision et de flexibilité géométrique difficilement atteignable avec d’autres procédés de formage de la tôle. Le principe de déformation progressive permet d’obtenir des profils complexes et de longueur variable, pouvant dépasser plusieurs dizaines de mètres, tout en conservant une section constante et une forte répétabilité entre les pièces.

Le profilage garantit une plus grande continuité de processus: le matériau avance de manière constante à travers la ligne, éliminant les temps morts et réduisant les coûts de main-d’œuvre et de manutention. L’utilisation de feuillards en coil assure également une excellente efficacité matière, avec moins de chutes et une meilleure utilisation des ressources.

La déformation à froid préserve les caractéristiques mécaniques et de surface du matériau de départ, en évitant les altérations dues à la chaleur. Cela rend le procédé idéal pour les aciers à haute résistance, galvanisés, prélaqués ou dotés de revêtements spécifiques.

Enfin, la possibilité d’intégrer en ligne des opérations de poinçonnage, de découpe, de clinchage ou de soudage permet d’obtenir des composants finis directement en sortie de profilage, en réduisant les étapes ultérieures et en garantissant une homogénéité de qualité sur l’ensemble de la production.

Profils réalisables et applications typiques

Le profilage à froid permet de réaliser une large variété de sections – des profils simples aux géométries complexes – avec des tolérances serrées et une répétabilité sur de grandes longueurs.

Dans l’environnement de production, des lignes équipées d’outillages modulaires et de stations interchangeables permettent de passer de profils C, U, Z, oméga, sigma, à des systèmes pour couvertures nervurées et panneaux collaborants capables de changer jusqu’à quatre types de panneaux, ou encore à des lignes pour la production de composants structurels destinés aux rayonnages commerciaux et industriels, intégrées à des îlots de production et de fixation des renforts.

Gasparini a développé des solutions de profilage pour des productions de profils métalliques très diversifiées. Parmi les lignes les plus demandées:

• Sections pour rayonnages, mezzanines logistiques et profils avec consoles et renforts soudés directement en ligne; lignes intégrées combinant profilage, poinçonnage, pliage et soudage afin d’obtenir des éléments finis sans opérations manuelles supplémentaires.
• Structures pour la construction et le photovoltaïque: lignes à haute productivité pour profils structurels et montants, avec adaptation automatique à différentes géométries de section, variations de base, de hauteur et d’épaisseur, systèmes de sortie avec schémas d’empilage programmables et systèmes intégrés de cerclage des paquets.
• Panneaux nervurés et ondulés pour toitures et bardages: tôles galvanisées ou prélaquées transformées en panneaux nervurés ou panneaux collaborants. Les lignes « REVOLVER » de Gasparini permettent des changements rapides entre différentes sections avec un temps d’arrêt minimal, la découpe en continu et la réalisation de bords de recouvrement ainsi que d’opérations d’embossage.
• Chemins de câbles et échelles porte-câbles: lignes spécialisées «TWIN» pour la production de chemins de câbles et de couvercles jusqu’à 600 mm, avec intégration du poinçonnage et de modules d’élargissement des extrémités.
• Tubes et gouttières pour la zinguerie: lignes de profilage intégrant le sertissage, le soudage et le rétreint directement en ligne, comme mis en œuvre dans nos systèmes de profilage de tubes de descente
• Composants pour cadres de portes blindées et portails coulissants: systèmes PRO conçus pour produire des cadres et contre-cadres de haute précision prêts pour l’assemblage final, avec systèmes automatisés d’application de consoles, unités intégrées de découpe, cintrage et poinçonnage.

En termes de matériaux, les lignes sont conçues pour travailler des tôles de 0,2 à 12 mm d’épaisseur (selon le projet) et peuvent traiter des aciers décapés, galvanisés, prélaqués et de l’aluminium.

Pour les clients, cela se traduit par:

• Une grande flexibilité géométrique: possibilité de produire des profils complexes ou personnalisés sans perte de rendement.
• Une réduction des étapes de fabrication: grâce à l’intégration en ligne du poinçonnage, du soudage et de la découpe, les opérations manuelles externes ou les transferts entre machines sont évités.
• Des applications dans de multiples secteurs: du bâtiment et des couvertures au secteur de l’énergie, de la logistique à l’automobile – chaque profil est conçu sur la base des exigences techniques spécifiques du client.

Différences par rapport aux autres technologies de déformation

Par rapport aux principales technologies de formage de la tôle, le profilage à froid se distingue par sa capacité à combiner continuité de processus, stabilité dimensionnelle et rendement de production.

Contrairement au pliage, qui réalise une seule pliure par cycle et nécessite des outillages dédiés pour chaque géométrie, le profilage permet d’obtenir des profils complexes en un seul passage continu, avec des temps de cycle nettement inférieurs et un niveau d’automatisation plus élevé.

Par rapport à l’emboutissage ou au matriçage, qui impliquent des déformations concentrées et de fortes sollicitations du matériau, le profilage répartit la déformation sur plusieurs stations, évitant les pertes de planéité. Cela permet de travailler des aciers à haute résistance et des matériaux prélaqués tout en conservant l’intégrité mécanique et de surface.

Comparé à l’extrusion, le profilage offre des avantages significatifs en termes de coûts et de vitesse, en particulier pour la production de profils en acier. L’extrusion est plus adaptée aux alliages légers ou aux sections fermées complexes, mais elle nécessite davantage d’énergie et des temps de refroidissement.

Enfin, par rapport à l’assemblage par soudage d’éléments pliés, le profilage réduit drastiquement le nombre d’opérations et de points de jonction, améliorant la qualité esthétique et structurelle du composant.

En résumé, le profilage à froid représente un équilibre idéal entre précision géométrique, productivité et flexibilité, ce qui en fait une solution optimale pour les productions moyennes à grandes de profils métalliques destinés aux secteurs structurels, logistiques et industriels.

Optimisation du processus et fiabilité des profils

Les lignes de profilage Gasparini garantissent des profils conformes et des processus optimisés grâce à des systèmes de surveillance continue et à des réglages automatiques.

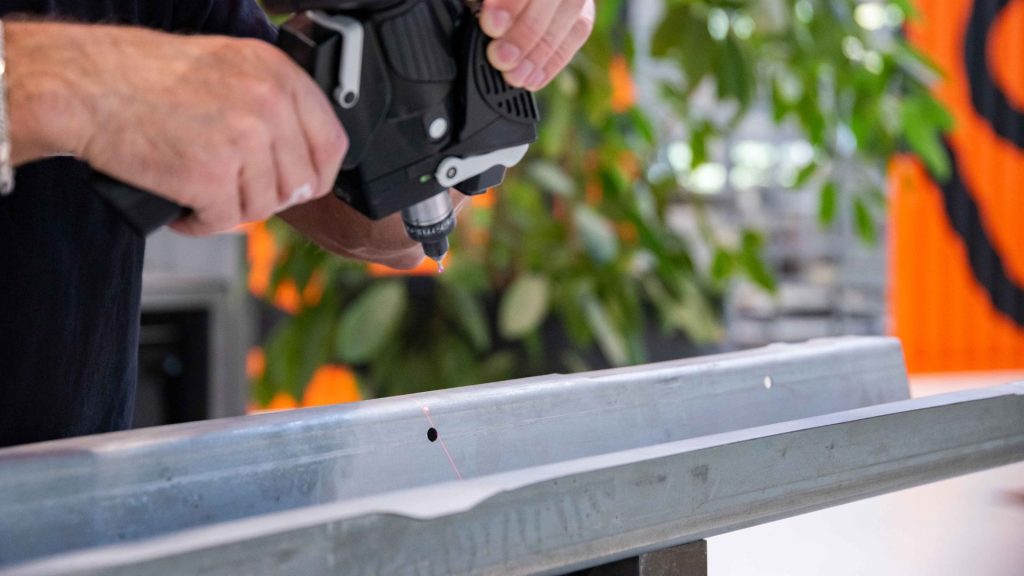

Des outils tels que les inspections optiques, les systèmes de contrôle de planéité et les dispositifs de mesure dimensionnelle permettent de vérifier la géométrie.

La modularité des lignes permet des interventions ciblées sur des stations ou des outillages spécifiques, réduisant les temps d’arrêt et garantissant la continuité de production.

Cette approche intégrée fait du profilage Gasparini un processus fiable, précis et totalement maîtrisé, capable de fournir des profils métalliques complexes avec une qualité constante et une efficacité élevée.
