Applications du profilage de tôle dans les secteurs industriels

Le profilage de tôle est l’une des technologies les plus efficaces pour la production continue de profils métalliques de haute précision.

Il est utilisé dans de nombreux secteurs industriels :

✔ logistique
✔ construction
✔ distribution électrique
✔ photovoltaïque
✔ automobile

Pour les fabricants de profils métalliques, investir dans une ligne de profilage signifie:

• augmenter la capacité de production
• élargir le portefeuille de produits
• améliorer la compétitivité et les marges
• automatiser les processus

Pourquoi le profilage est la technologie clé pour la production industrielle de profils métalliques

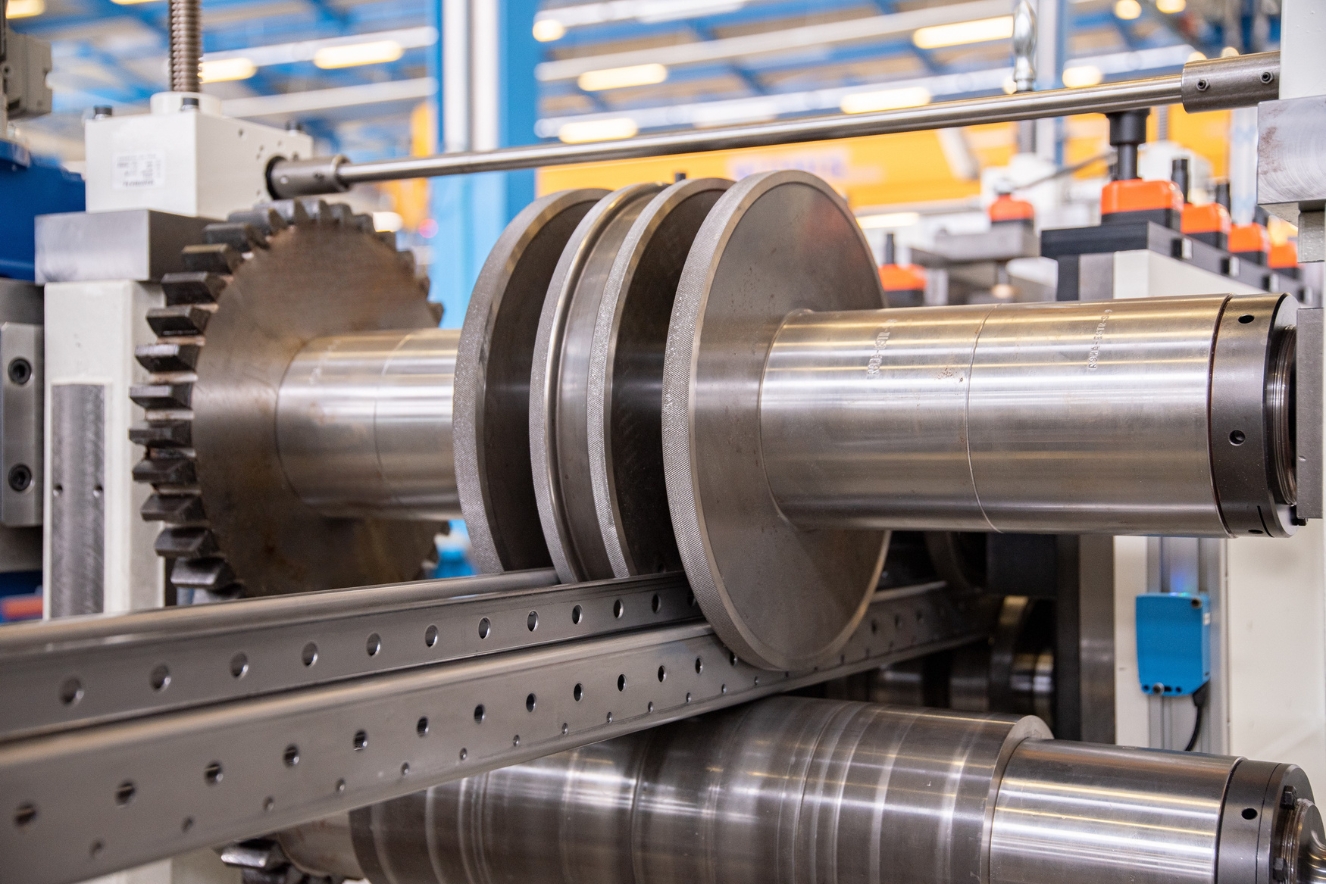

Le profilage déforme progressivement la tôle à travers des galets, générant un profil continu à géométrie constante, permettant d’atteindre plusieurs objectifs de production et commerciaux:

✔ production continue 24/7
✔ précision constante sur toute la longueur
✔ répétabilité entre les lots de production
✔ automatisation évolutive
✔ réduction des rebuts et de la consommation d’énergie
✔ opérations intégrées en ligne
✔ coût unitaire compétitif à volumes élevés

👉 Idéal pour la production industrielle intensive et les profils complexes.

Quand investir dans une nouvelle ligne de profilage

Les entreprises qui fabriquent des profils métalliques décident d’investir dans une nouvelle ligne de profilage lorsqu’elles doivent répondre à des exigences spécifiques de production et industrielles. Parmi les situations typiques :

• Extension de la capacité de production
  Augmentation de la demande ou nécessité de réduire les délais de livraison.
• Entrée sur de nouveaux marchés ou segments d’application
  Nouveaux défis de marché, comme passer de profils structurels pour la construction à des composants pour des systèmes photovoltaïques ou logistiques.
• Production de profils plus complexes ou de haute précision
  Géométries avancées, aciers à haute résistance, tolérances serrées.
• Automatisation et modernisation de l’installation
  Réduction du travail manuel, intégration des processus, continuité opérationnelle.
• Réduction des coûts unitaires de production
  Le profilage est particulièrement avantageux dans les productions à grand volume, où l’investissement initial est rapidement amorti.

👉 Le profilage est particulièrement rentable dans la production à grand volume.

Applications du profilage par secteur industriel

Le profilage est la technologie dominante dans la production de:

Produits principaux:

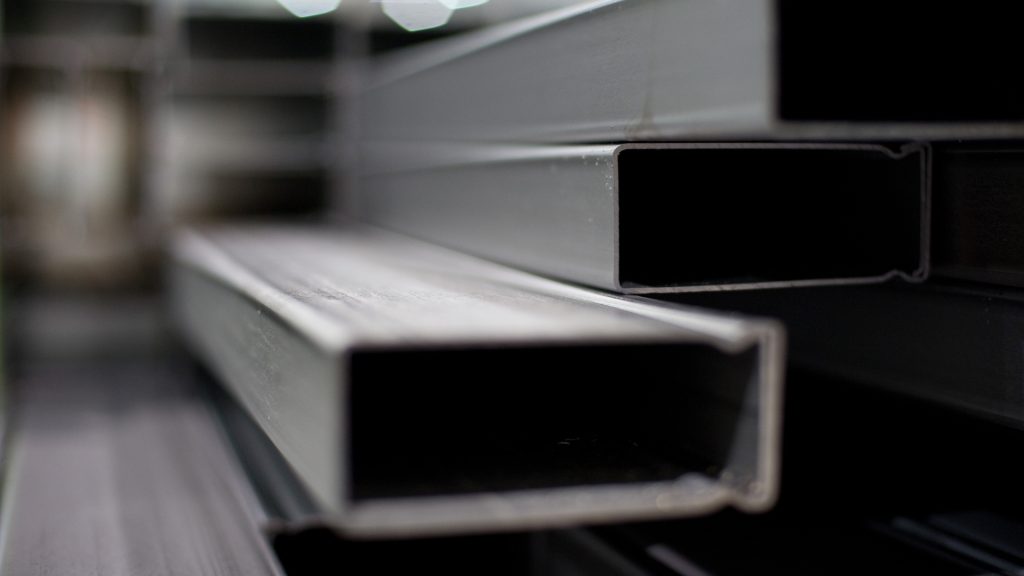

• systèmes de rayonnage industriel

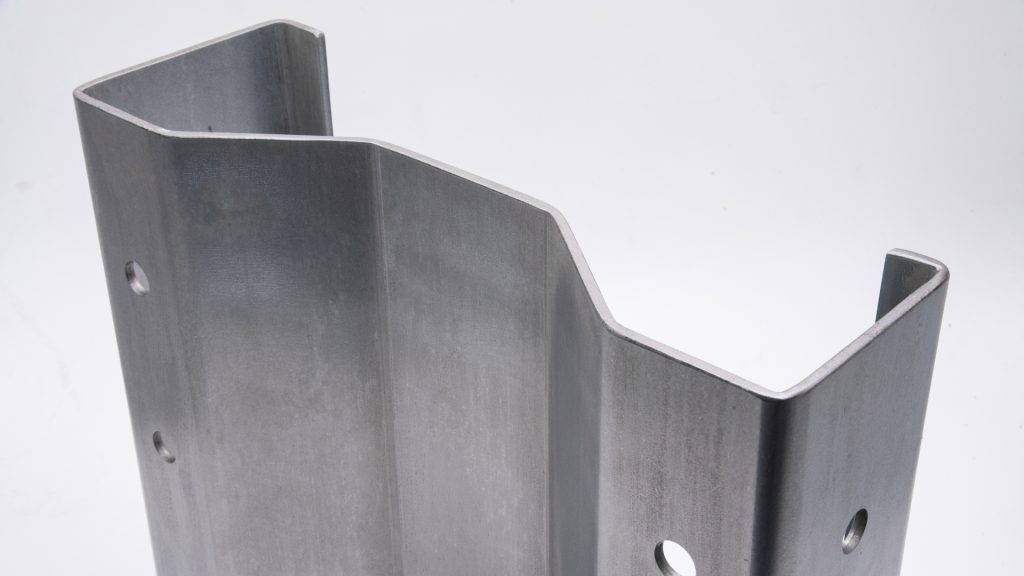

• montants structurels
• systèmes de stockage mi-lourds et lourds
• rayonnages de supermarché
• composants de silos

Exigences de production:

✔ répétabilité dimensionnelle élevée
✔ résistance structurelle constante
✔ vitesse élevée
✔ poinçonnage intégré

Avantages:

✔ production continue
✔ poinçonnage précis en ligne
✔ moins d’opérations secondaires
✔ meno lavorazioni successive

Case study

👉 Ligne hautement automatisée pour la production de rayonnages de supermarché, avec deux lignes parallèles pour les étagères et les renforts.

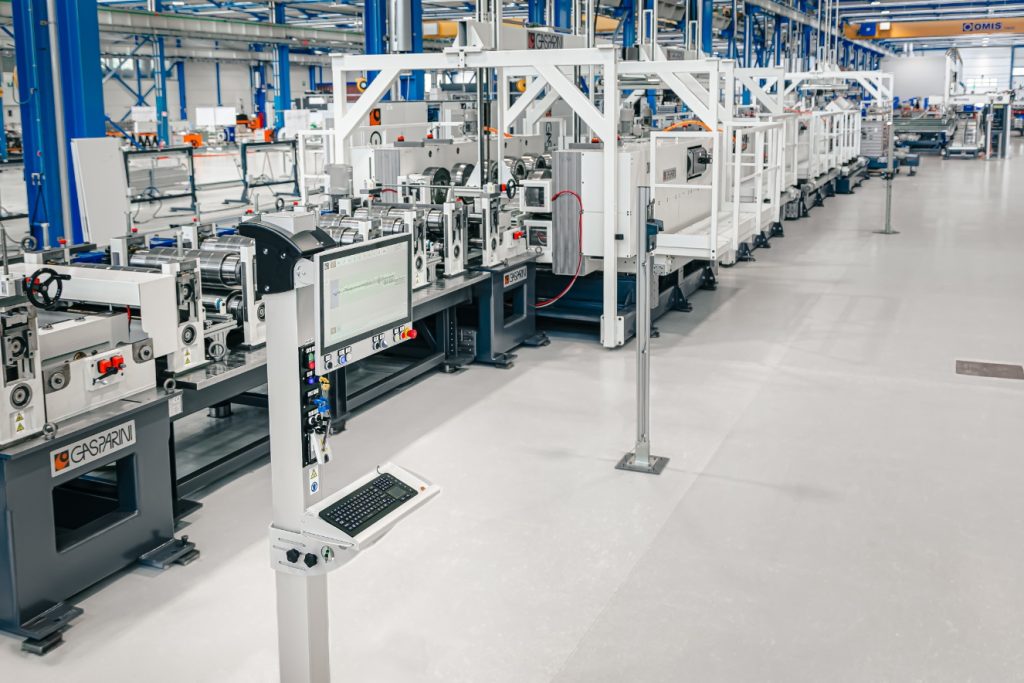

La technologie TWIN ajuste automatiquement les dimensions du profil, suivie d’un pliage tête-bêche et d’un soudage robotisé pour compléter les unités de rayonnage.

• Productivité jusqu’à 9 pièces/minute
• Épaisseur de tôle 0,35–0,7 mm
• Production continue 24/7 en trois équipes avec un seul opérateur

Découvrez comment le profilage est utilisé dans la production de rayonnages de supermarché.

Distribution électrique: chemins de câbles, échelles à câbles et supports

La production de systèmes de distribution électrique nécessite des profils à haute précision et modularité.

Produits principaux:

• chemins de câbles et couvercles
• échelles à câbles
• couvercles et accessoires
• supports structurels
• structures d’armoires électriques
• profils DIN

Exigences de production:

✔ tolérances serrées
✔ qualité de surface élevée
✔ multiples opérations intégrées

Avantages:

✔ réduction des temps d’assemblage
✔ cohérence dimensionnelle entre les lots de production
✔ fiabilité et sécurité accrues des systèmes
✔ efficacité de production grâce à des lignes automatisées

Case study

👉 Gasparini a développé un système complet et automatisé de profilage pour la production de chemins de câbles et de couvercles de chemins de câbles.

L’installation intègre le poinçonnage avec changement rapide d’outillage, le profilage avec réglage automatique pour le changement de dimensions du profil et de matériau en bobine, ainsi qu’un système automatique de rétreint pour des jonctions parfaites entre les chemins de câbles.

Le système offre :

• Productivité jusqu’à 8 pièces/minute pour des longueurs de 3 000 mm
• Épaisseur de tôle de 0,5 à 1,5 mm
• Transformation de cinq matériaux différents selon les spécifications du client

En savoir plus sur nos lignes de profilage pour la distribution électrique.

Structures pour systèmes photovoltaïques au sol

L’expansion mondiale de l’énergie solaire a augmenté la demande de structures métalliques profilées utilisées pour supporter les panneaux.

Principaux composants:

• montants
• poutres structurelles
• profils de support

Exigences techniques:

✔ résistance mécanique élevée
✔ longueurs variables
✔ matériaux à haute résistance

Avantages du profilage:

✔ profils uniformes et de haute qualité sur toute la longueur
✔ productivité élevée avec possibilité de production continue
✔ réduction des rebuts et optimisation de l’utilisation des matériaux

Case study

👉 Installation flexible à haute productivité pour profils photovoltaïques C, U et Z, conçue pour des vitesses jusqu’à 40 m/min (131 ft/min), permettant au client d’élargir et de diversifier sa production.

La ligne comprend:
• Profilage TWIN pour sections jusqu’à 200 mm de largeur, 50 mm de hauteur, 3,5 mm d’épaisseur sur différents aciers
• Poinçonnage servo-commandé avec matrices actives réglables
• Unité de coupe réglable pour des performances optimisées

Explorez le profilage dans l’industrie photovoltaïque pour en savoir plus sur nos lignes de production.

Construction industrielle

L’un des plus grands secteurs d’application du profilage.

Profils principaux:

• profils structurels
• systèmes de couverture et de bardage
• cadres de fenêtres et de portes
• échafaudages
• fermetures industrielles et civiles

Exigences de production:

✔ volumes élevés
✔ normes dimensionnelles strictes
✔ flexibilité de conception
✔ flexibilité pour passer entre différentes géométries et dimensions

Avantages du profilage:

✔ profils uniformes conformes aux normes, garantissant sécurité et stabilité
✔ productivité élevée avec possibilité de production continue
✔ réduction des rebuts et optimisation de l’utilisation des matériaux
✔ flexibilité pour passer entre différentes géométries et dimensions

Case study

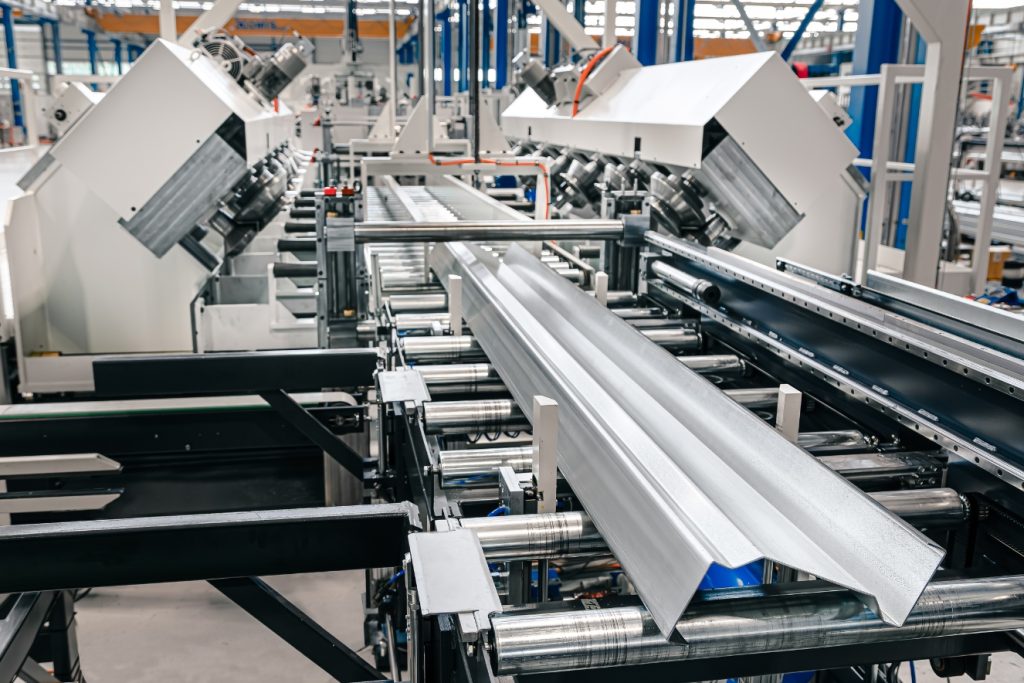

👉 Installation automatisée complète pour la production de profils de planchers collaborants métalliques, avec des épaisseurs de 0,7 à 1,5 mm, des longueurs jusqu’à 12 m et une productivité jusqu’à 15 pièces/minute, selon la longueur du profil. La traçabilité et la réduction des rebuts étaient des exigences clés.

Solution Gasparini:
• Profilage REVOLVER avec changement automatique entre quatre sections
• Gaufrage et multiples bords de recouvrement
• Coupe volante et déchargement automatique
• Interface logicielle avec ERP pour une production intelligente et la traçabilité

Découvrez les solutions de profilage pour les systèmes de couverture et de bardage et en savoir plus sur nos lignes de production.

Composants structurels pour l’industrie automobile

Dans le secteur automobile, le profilage est utilisé pour des composants structurels à haute résistance.

Profils principaux:

• longerons de châssis
• poutres anti-intrusion

Exigences techniques:

✔ tolérances extrêmement serrées
✔ matériaux à haute résistance
✔ qualité constante certifiable

Avantages du profilage:

✔ précision et uniformité maximales pour chaque lot de production
✔ productivité élevée avec possibilité de production continue
✔ réduction des rebuts et optimisation de l’utilisation des matériaux
✔ flexibilité pour s’adapter à différents types de composants et matériaux

Case study

👉 Ligne de profilage pour entretoises métalliques automobiles, conçue pour transformer de l’acier électrozingué à haute résistance avec un retour élastique important.

La solution Gasparini intègre:
• Profilage PRO avec systèmes de cassettes interchangeables
• poinçonnage par plotter
• emboutissage profond, grugeage et coupe après profilage

En savoir plus sur nos lignes de profilage pour les composants automobiles.

Profilage vs autres technologies de formage de la tôle

Lors du choix d’une technologie de fabrication, il est important de comparer le profilage avec d’autres solutions.

Profilage vs emboutissage
Mieux adapté aux profils longs et à la production continue.

Profilage vs pliage à la presse
Idéal pour les grands volumes et les géométries répétitives.

Quand le profilage est le meilleur choix

• personnalisation
• production continue
• grands volumes
• sections constantes

Pourquoi choisir des lignes de profilage personnalisées de Gasparini S.p.A.

Chaque secteur et chaque produit nécessitent des configurations de ligne spécifiques.

Avantages des solutions sur mesure:

• produire des géométries exclusives requises par le client
• optimiser les séquences de production
• intégrer des processus secondaires et l’automatisation
• s’adapter à des matériaux spécifiques

👉 Les lignes conçues selon les spécifications du client permettent d’optimiser les performances de production pour chaque produit spécifique.

Contactez l’un de nos Area Managers, demandez une démonstration ou visitez notre siège afin d’évaluer la solution la mieux adaptée à votre production.
