Líneas de perfilado para
Montantes para supermercado
Attenzione slide vuota
- Attenzione slide vuota
Ficha de sistema tipo:
| Rango de espesor | hasta 3 mm |
| Velocidad de producción | 18–20 m/min |
| Tiempo de preparación | Menos de 10 min |
| Tecnologías de perfilado flexible | Cajas intercambiables, Twin |
Líneas de perfilado para montantes de estanterías comerciales
Las líneas de perfilado para montantes de estanterías comerciales de Gasparini S.p.A. fabrican montantes para estanterías de tiendas mediante un sistema de punzonado de alta precisión, optimizando la producción de perfiles punzonados para el sector retail.
Nuestras instalaciones de perfilado para montantes de estanterías comerciales integran desbobinador, desbobinado, punzonado, perfilado, corte y operaciones complementarias como el entallado y los mecanizados de cabeza y cola.
Los retos de producción de los montantes para estanterías comerciales

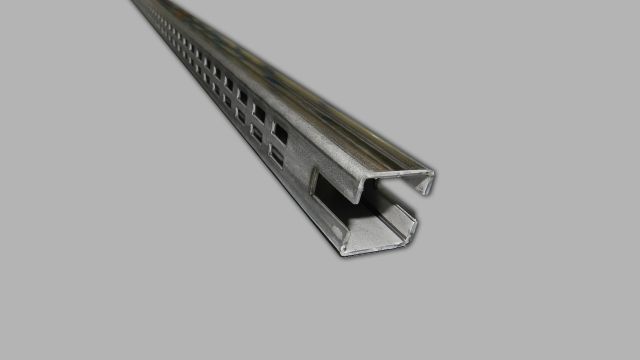

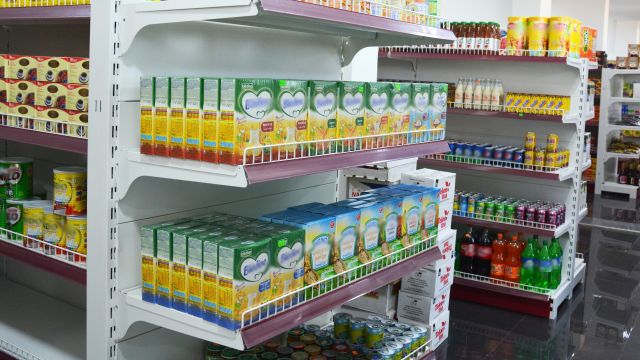

Nuestras líneas de perfilado para montantes de estanterías comerciales producen el perfil estructural vertical - también conocido como upright - que constituye el elemento portante de las estanterías de supermercados y comercios. Se trata de un perfil de sección rectangular cerrada, obtenido mediante perfilado y posterior soldadura longitudinal, caracterizado por un elevado número de perforaciones distribuidas a lo largo de toda su longitud.
Estas perforaciones permiten el montaje de ganchos y largueros que soportan los estantes, y su precisión de posicionamiento es fundamental para garantizar la perfecta intercambiabilidad de los componentes y un montaje rápido y preciso.
Especificaciones técnicas de la línea de perfilado para montantes de estanterías comerciales
| Característica | Especificaciones |
|---|---|
| Producto | Montantes para estanterías de supermercado (uprights) |
| Sección del perfil | Sección rectangular cerrada, soldada longitudinalmente |
| Material | Acero decapado |
| Longitudes | De 1.500 a 2.500 mm |
| Sistema de perfilado | PRO con distanciadores (cambio de producción ~1 hora) |
| Punzonado | Prensa mecánica en línea de alta frecuencia |
| Sistema de acumulación | Unión de bobinas sin detener la línea, cero desperdicio |
| Soldadura | Alta frecuencia con refrigeración por agua |
| Operaciones adicionales | Escotado de esquinas y operaciones de cabeza/cola aguas abajo |
| Integración Industria 4.0 | Interfaz bidireccional con el MES del cliente |
El punzonado en la producción de montantes
El principal desafío técnico de la línea reside en la fase de punzonado. Los montantes requieren un elevado número de perforaciones por metro lineal, lo que hace imprescindible utilizar una prensa mecánica en línea, más robusta y rápida que las soluciones hidráulicas convencionales. Esta característica condiciona directamente la velocidad máxima de producción de la línea. La productividad real depende en gran medida de la densidad y complejidad del patrón de perforación requerido.
Otras operaciones en los montantes para estanterías de supermercado
Determinadas operaciones sobre los montantes no pueden integrarse en la fase de punzonado en línea. Procesos como el entallado o los mecanizados de cabeza y cola, necesarios para preparar los extremos del perfil, se realizan después del corte mediante estaciones adicionales situadas al final de la línea.
Por ello, la configuración de la instalación debe contemplar estas operaciones para suministrar un montante completamente terminado sin necesidad de retrabajos posteriores.
Cómo está configurada la línea de perfilado Gasparini para montantes
Gasparini diseña cada línea como una instalación integrada y secuencial, donde cada estación está dimensionada para mantener el rendimiento de las demás.
La secuencia de producción es la siguiente:
- Desbobinador y desbobinado
La bobina de acero decapado se monta sobre el desbobinador y se alimenta continuamente a la línea. Se utiliza acero decapado (no prelacado), ya que el recubrimiento del montante se realiza posteriormente fuera de la línea de perfilado.
- Acumulador de banda
Antes del punzonado, el acumulador de banda permite unir la bobina agotada con una nueva sin detener la producción. Durante la operación de empalme, el acumulador almacena temporalmente la banda y la libera de forma progresiva antes de la prensa, garantizando una producción continua y eliminando cualquier desperdicio de material entre bobinas.
- Punzonado mediante prensa mecánica en línea
La prensa mecánica realiza el patrón completo de perforaciones sobre la banda plana antes de que el material entre en las estaciones de perfilado. La elección de una prensa mecánica responde a la necesidad de soportar ciclos de trabajo de alta frecuencia derivados del elevado número de perforaciones por metro lineal.

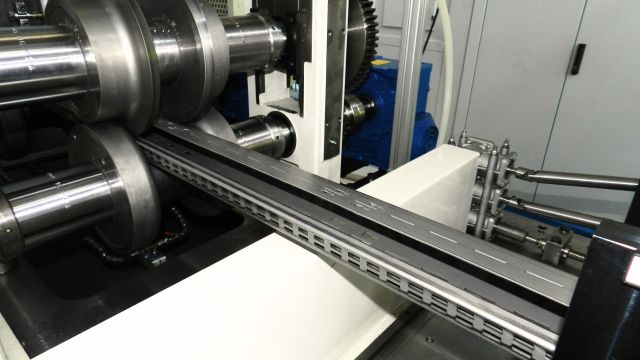

- Sistema de perfilado PRO con separadores
Las estaciones de perfilado conforman progresivamente la banda hasta obtener la sección transversal definitiva del montante. El sistema PRO con separadores permite fabricar montantes con diferentes anchos y alturas mediante un cambio de formato que requiere aproximadamente una hora. Esta solución resulta especialmente adecuada para producciones con lotes suficientemente largos como para amortizar el tiempo de preparación.
- Soldadura de alta frecuencia con refrigeración por agua
La sección rectangular cerrada del montante se obtiene cerrando y soldando longitudinalmente el perfil abierto. La tecnología de soldadura de alta frecuencia garantiza una unión continua y de alta calidad, mientras que la refrigeración por agua controla el calor generado durante el proceso, asegurando la estabilidad dimensional y la calidad del perfil.
- Operaciones complementarias de cabeza y cola
Después del corte, estaciones específicas realizan los entallados y los mecanizados en los extremos del montante que no pueden ejecutarse durante las fases de punzonado o perfilado. Estas operaciones permiten entregar un componente completamente terminado y listo para su montaje.
- Unidad de corte
El perfil se corta automáticamente a la longitud programada, normalmente entre 1.500 y 2.500 mm.
Sistema PRO con separadores
Para los fabricantes que producen montantes de estanterías comerciales, montantes para góndolas comerciales o diferentes modelos de perfiles destinados al sector retail, el sistema PRO ofrece importantes ventajas:
- Cambio de dimensiones para fabricar diferentes anchos y alturas (tiempo de preparación aproximado: 1 hora).
- Cassettes intercambiables para modificar la geometría del perfil.
- Mayor flexibilidad y productividad, con menor desperdicio de material gracias a la incorporación de un acumulador de banda antes del punzonado.
Este dispositivo permite soldar la nueva bobina con la bobina en producción sin detener la línea durante el empalme.
Sistema de acumulación: cómo Gasparini elimina las paradas de línea
En las líneas de perfilado equipadas con soldadura de alta frecuencia, el cambio de bobina representa uno de los momentos más críticos para la productividad. Sin un sistema de acumulación, es necesario detener la línea para unir la bobina agotada con la nueva.
La parada y la posterior aceleración generan normalmente entre 3 y 4 metros de desperdicio de chapa en cada cambio, además del tiempo improductivo de la máquina. El sistema de acumulación desarrollado por Gasparini elimina ambos inconvenientes:
- La línea continúa produciendo durante el empalme de las bobinas, sin interrupciones.
- La banda almacenada se libera progresivamente antes de la prensa durante la operación de unión.
- Cero desperdicio de material entre una bobina y la siguiente.
- La productividad de la instalación deja de depender de la frecuencia de los cambios de bobina.
Esta solución resulta especialmente ventajosa en producciones de gran volumen, donde cada minuto de parada supone un coste directo de fabricación.
Precisión del punzonado para el acoplamiento de los estantes
El punzonado desempeña un papel fundamental, ya que determina tanto la modularidad como la seguridad del sistema de ensamblaje de los estantes. Para gestionar el elevado número de perforaciones requerido en los montantes de estanterías comerciales, se utiliza habitualmente una prensa mecánica de alta velocidad. La precisión obtenida garantiza el perfecto acoplamiento de ganchos, travesaños y estantes, aspecto indispensable para los sistemas de exposición y venta.
Sistema de soldadura
La soldadura de alta frecuencia con refrigeración por agua es la solución recomendada para este tipo de producción. Cuando la línea incorpora este proceso, muchos fabricantes optan también por integrar un acumulador de banda antes del punzonado, que permite realizar la unión entre la bobina saliente y la nueva sin detener la máquina. Las principales ventajas son:
- ausencia total de desperdicio de material;
- eliminación de las paradas de producción;
- mayor productividad de la instalación.
Velocidad de producción y productividad de la línea
Las líneas de perfilado para montantes de estanterías comerciales de Gasparini están diseñadas para ofrecer una elevada productividad. Características típicas:
- Velocidad de trabajo: aproximadamente 18–20 m/min.
- Longitudes de producción: de 1.000 a 2.500 mm.
- Material: acero decapado.
- Espesores habituales: hasta 3 mm.
- Posibilidad de integrar operaciones finales, así como sistemas automáticos de flejado y etiquetado para optimizar el flujo de producción.
Integración Industry 4.0
La línea de perfilado para montantes de estanterías comerciales puede conectarse al sistema MES del cliente mediante una interfaz bidireccional. Los programas de producción se cargan automáticamente en la máquina, mientras que todos los datos del proceso se registran lote por lote. Esto garantiza la trazabilidad completa del material procesado y una producción sincronizada en tiempo real con la planificación de la fábrica.
Configure su línea de perfilado para montantes de estanterías comerciales
Las necesidades de producción de cada fabricante de estanterías comerciales son diferentes. Los perfiles que deben fabricarse, los volúmenes de producción, la variedad de referencias y el grado de integración con los procesos existentes determinan la configuración óptima de la instalación. El equipo de ingeniería de Gasparini analiza cada proyecto de forma individual para desarrollar la solución más eficiente.
Podemos ayudarle a definir:
- La configuración de la prensa mecánica en función del patrón de perforación de sus montantes.
- El sistema de acumulación más adecuado según sus volúmenes de producción y la frecuencia de cambio de bobinas.
- La selección del sistema de perfilado en función de la variedad dimensional y geométrica de sus perfiles.
- La integración de las operaciones complementarias de cabeza y cola dentro de la secuencia de producción.
- La optimización de la lógica de producción para reducir los tiempos de parada y maximizar la productividad por hora.
