Linee di Profilatura per Montanti Scaffalature da Supermercato

Le linee di profilatura scaffalature per supermercati di Gasparini S.p.A. producono montanti per scaffalature shop con punzonatura di precisione, ottimizzando la produzione di profili punzonati per il retail. I nostri impianti di profilatura montanti per scaffalature da supermercato hanno una struttura che accoglie aspo, svolgitura, punzonatura, profilatura, taglio e lavorazioni aggiuntive come scantonatura e di testa coda.

Le sfide produttive del montante per scaffalature retail

Le nostre linee di profilatura per montanti — o upright — producono un profilo che è la colonna verticale portante della scaffalatura da supermercato. È un profilo a sezione rettangolare chiusa, ottenuto per profilatura e successiva saldatura longitudinale, caratterizzato da un numero elevato di forature distribuite lungo tutta la sua lunghezza. Queste forature accolgono i ganci e i traversi che sorreggono i ripiani, e la loro precisione posizionale è determinante per la corretta intercambiabilità e l'assemblaggio in linea.

La Punzonatura nella produzione di montanti

La principale criticità tecnica della linea è la fase di punzonatura. Il montante richiede un numero elevato di fori per unità di lunghezza: questo impone l'uso di una pressa meccanica in linea — più robusta e rapida rispetto a soluzioni idrauliche — che condiziona direttamente la velocità massima raggiungibile dall'impianto. La produttività reale della linea dipende in larga misura dalla densità e dalla complessità dello schema di foratura richiesto.

Altre lavorazioni del montante da scaffalatura shop

Alcune lavorazioni sul montante non possono essere integrate nella fase di punzonatura in linea. Operazioni di scantonatura o lavorazioni di testa e coda — necessarie per la preparazione delle estremità del profilo — vengono eseguite dopo il taglio, come stazioni supplementari a valle della linea principale. La configurazione dell'impianto deve prevedere questo stadio per consegnare un montante completo senza rilavorazioni esterne.

Come è strutturata la linea di profilatura Gasparini per montanti

Gasparini progetta la linea come un impianto integrato e sequenziale, in cui ogni stazione è dimensionata per sostenere la produttività delle altre. Di seguito la sequenza delle fasi:

1. Aspo e svolgitura — il coil di nastro in acciaio decapato viene montato sull'aspo e svolto in continuo. Il materiale è decapato (non preverniciato) perché il montante riceve la verniciatura in una fase successiva al di fuori della linea di profilatura.
2. Sistema di accumulo lamiera — prima della punzonatura, il sistema di accumulo consente di effettuare la giunzione tra il coil esaurito e quello nuovo senza fermare la linea. L'accumulatore assorbe il nastro durante la sosta di giunzione e lo rilascia gradualmente a monte della pressa, garantendo produzione continua e zero scarto di materiale tra un coil e l'altro.
3. Punzonatura con pressa meccanica — la pressa meccanica in linea esegue lo schema completo di forature sul nastro piano, prima che il materiale entri nelle stazioni di profilatura. La scelta della pressa meccanica risponde all'esigenza di sostenere cicli ad alta frequenza imposti dall'elevato numero di fori per metro lineare.
4. Profilatura PRO con distanziali — le stazioni di profilatura piegano progressivamente il nastro fino alla sezione trasversale del montante. Il sistema PRO con distanziali consente di produrre montanti con diverse basi e diverse altezze attraverso un setup di cambio produzione di circa un'ora, ottimale per produzioni con lotti sufficientemente lunghi da ammortizzare il tempo di setup.

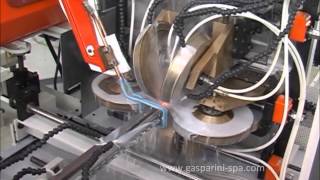

5. Saldatura ad alta frequenza con raffreddamento ad acqua — la sezione rettangolare chiusa del montante viene ottenuta chiudendo e saldando longitudinalmente il profilo aperto. La tecnologia di saldatura ad alta frequenza garantisce continuità e qualità del giunto; il raffreddamento ad acqua gestisce il calore generato dal processo.
6. Lavorazioni supplementari di testa e coda — dopo il taglio, stazioni dedicate eseguono scantonature e lavorazioni sulle estremità del montante che non possono essere realizzate in fase di punzonatura o profilatura.
7. Unità di taglio — il profilo viene tranciato alla lunghezza programmata, da 1.500 a 2.500 mm.

Sistema PRO con distanziali

Per aziende che producono montanti display e montanti per scaffali GDO con più tipologie di profilo, il sistema PRO consente:

• Cambio di dimensioni per realizzare diverse basi e altezze (setup un’ora).
• Cassette intercambiabili per la modifica della geometria dei profili.
• Maggiore flessibilità e produttività, minore scarto: predisponendo un accumulatore lamiera prima della punzonatura. Questo dispositivo ci consente di saldare il coil nuovo e quello già in linea senza fermare la linea durante l’unione dei due coil.

Il sistema di accumulo: come Gasparini risolve il problema dei fermi linea

Nelle linee di profilatura con saldatura ad alta frequenza, il cambio del coil è un momento critico per la produttività. Senza un sistema di accumulo, la linea deve essere fermata per effettuare la giunzione tra il coil esaurito e quello nuovo: l'arresto e la successiva fase di ri-accelerazione generano 3–4 metri di scarto di lamiera per ogni cambio, oltre al tempo di fermo macchina.

Il sistema di accumulo Gasparini elimina entrambi i problemi:

• La linea continua a produrre durante la giunzione dei coil, senza interruzioni
• Il nastro accumulato viene rilasciato gradualmente a monte della pressa durante la sosta di giunzione
• Zero scarto di materiale tra un coil e l'altro
• La produttività dell'impianto non è condizionata dalla frequenza dei cambi coil

Questa soluzione è particolarmente rilevante per produzioni ad alto volume, dove ogni minuto di fermo si traduce direttamente in costo produttivo.

Precisione della punzonatura per l’aggancio dei ripiani

La punzonatura è un elemento significativo nella linea perché determina la modularità e la sicurezza dell’aggancio dei ripiani. Il sistema di punzonatura che spesso si utilizza la pressa meccanica per gestire un elevato numero elevato di fori da effettuare sul montante.

Questa precisione è fondamentale per le macchine produzione montanti display destinate a scaffalature espositive e di vendita.

Sistema di saldatura

La saldatura in alta frequenza con raffreddamento ad acqua è normalmente consigliata per questo tipo di produzione. In presenza di questa tipologia di saldatura, alcuni clienti chiedono un sistema di accumulo lamiera prima della punzonatura che consente di fare un’unione di testa coda tra la bobina vecchia e quella nuova senza fermare la macchina. I vantaggi sono l’assenza di scarto e di fermi macchina.

Velocità produttiva e produttività della linea

Le linee Gasparini con profilatrici montanti scaffalature supermercato sono progettate per elevata produttività:

• Velocità lavorativa tipica: intorno a 18-20 m/min
• Lunghezze: da 1 a 2,5 m.
• Materiale: acciaio decapato
• Spessori tipici: fino a 3 mm
• Possibilità di integrazione con lavorazioni finali e sistemi di reggiatura ed etichettatura per ottimizzare il flusso di lavoro.

Integrazione Industry 4.0

La linea di profilatura per montanti per scaffalature da supermercato si connette al sistema MES del cliente tramite interfaccia bidirezionale: i programmi di produzione vengono caricati automaticamente sulla macchina, mentre i dati di processo vengono registrati lotto per lotto. Ne derivano tracciabilità completa del materiale lavorato e una produzione allineata in tempo reale con la pianificazione dello stabilimento.

Configura la Linea di Profilatura per i tuoi montanti

Le esigenze produttive di ogni costruttore di scaffalature retail sono diverse: sezioni da produrre, volumi, mix di referenze e integrazione con i processi e determinano la configurazione ottimale dell'impianto. Il team di ingegneria Gasparini analizza il tuo caso specifico e definisce la soluzione più efficiente.

Possiamo supportarti nella valutazione di:

• Configurazione della pressa meccanica in funzione dello schema di foratura del tuo montante
• Sistema di accumulo per i tuoi volumi e la frequenza dei cambi coil
• Scelta del sistema di profilatura in base al tuo mix dimensionale o di geometria
• Integrazione delle lavorazioni supplementari di testa/coda nella sequenza della linea
• Ottimizzazione della logica di produzione per ridurre i fermi e massimizzare la produttività oraria

Compila il form di contatto per ricevere una consulenza tecnica personalizzata per la tua linea di montanti o per le linee di profilature per ripiani da supermercato
