Impianti di profilatura per
Profili Z scaffalature pallet shuttle
Scheda impianto tipo:
| Range di spessore | fino a 4 mm |
| Velocità produttiva | fino a 40-60 m/min |
| Tempo di attrezzaggio | Circa 1 ora (PRO) - circa 10 minuti (TWIN) automatico |
| Tecnologie di profilatura flessibile | Cassette intercambiabili (PRO), TWIN |
Profili Z scaffalature pallet shuttle: macchine profilatrici per la massima efficienza
Gasparini progetta e costruisce linee di profilatura per la produzione di profili Z shuttle rail per sistemi pallet shuttle. Questi profili — le guide su cui scorrono le ruote del satellite — richiedono tolleranze geometriche particolarmente strette: planarità, rettilineità e assenza di torsione sono parametri critici che la linea deve garantire con continuità.
Una linea di profilatura per produrre profili z per pallet shuttle rail
Non tutti i profili metallici pongono le stesse esigenze alla macchina che li produce. I profili Z destinati ai sistemi drive-in e pallet shuttle appartengono a una categoria di profili che richiede alla linea di profilatura un controllo geometrico ancora più dettagliato.

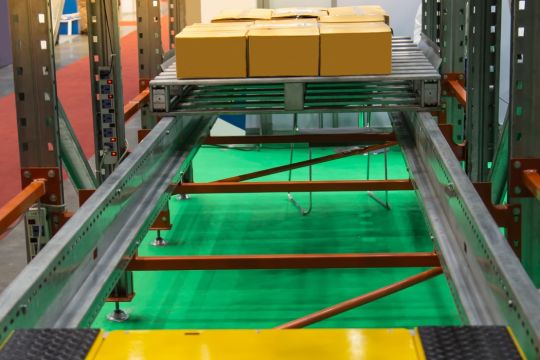

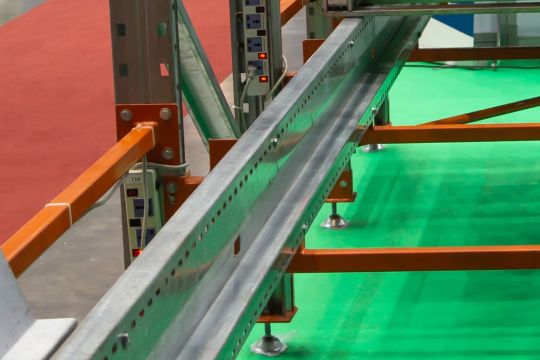

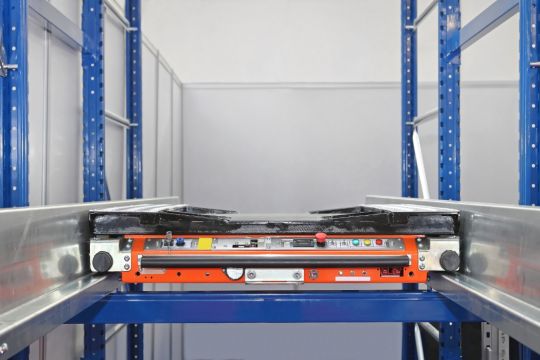

Il motivo è funzionale: su questi profili scorrono fisicamente le ruote del satellite (shuttle), che si muove in modo automatizzato lungo le corsie del magazzino per depositare e prelevare i pallet. La superficie di scorrimento deve essere piana, retta e priva di qualsiasi torsione lungo tutta la lunghezza del profilo — che può arrivare a 12.000 mm.
Le caratteristiche di produzione che la linea deve affrontare
Produrre un profilo Z con alette detto shuttle rail che rispetti le specifiche richieste dai produttori di sistemi drive-in significa che la linea di profilatura deve controllare e garantire:
- Planarità del profilo — le superfici di scorrimento devono essere piane su tutta la lunghezza; qualsiasi ondulazione si traduce in scorrimento non ottimale dello shuttle
- Assenza di torsione — un profilo lungo anche solo parzialmente ritorto rende difficile il montaggio e compromette il movimento dello shuttle
- Tolleranze dimensionali strette — i produttori richiedono tipicamente ±0,3% sulle dimensioni trasversali, per garantire l'intercambiabilità tra profili di lotti diversi e il corretto assemblaggio in quota.
Specifiche tecniche della Linea Gasparini per Profili Z
Le profilatrici Gasparini per profili Z pallet shuttle processano materiali con le seguenti specifiche tecniche:
| Caratteristica | Specifiche |
|---|---|
| Prodotto | Profili Z e shuttle rail per sistemi drive-in e pallet shuttle |
| Materiali | Acciaio zincato, acciaio decapato |
| Larghezza profilo | Fino a 300 mm |
| Altezza profilo | Fino a 150 mm |
| Lunghezze | Da 1.500 a 12.000 mm |
| Tolleranze dimensionali | ±0,3% – ±0,5 mm |
| Dimensioni tipiche | Larghezza 197 mm, altezza 109 mm (48+61 mm) |
| Taglio | Start-stop (standard) o al volo (opzione) |
| Scarico | Automatico robotizzato |
| Integrazione Industry 4.0 | Interfaccia bidirezionale con MES del cliente |
Lavorazioni integrate nella Linea di Produzione
La linea Gasparini per profili Z shuttle rail per pallet shuttle integra in sequenza tutte le fasi necessarie per ottenere un profilo finito e pronto per il montaggio, partendo dal coil fino allo scarico del pezzo lavorato — senza rilavorazioni esterne.
-
Profilatura
Il nastro viene formato progressivamente attraverso le stazioni di rulli fino alla sezione Z finale. La linea è disponibile nei sistemi PRO — ottimale per lotti lunghi con cambio produzione in circa un'ora — e TWIN — per chi gestisce un mix ampio di sezioni con cambio automatico in circa 10 minuti tra una referenza e l'altra.
-
Punzonatura in Linea
Le forature per i fissaggi e le guide dello shuttle vengono eseguite direttamente in linea tramite controllo numerico. La posizione, il passo e la geometria delle forature sono programmabili, adattando la linea di profilatura ai diversi schemi richiesti dalle specifiche del produttore di sistemi drive-in.
-
Taglio a Misura
Il profilo viene tranciato alla lunghezza programmata — da 1.500 a 12.000 mm — con due modalità disponibili:
- Taglio start-stop (modalità standard): massima precisione di taglio
- Taglio al volo (opzione): tranciatura con profilo in movimento per massimizzare la produttività nelle configurazioni a punzonatura più semplice
- Scarico Automatico Robotizzato
I profili prodotti vengono evacuati automaticamente tramite sistema robotizzato, senza interruzione del ciclo produttivo e senza necessità di intervento manuale, anche sulle lunghezze massime fino a 12.000 mm.
-
Integrazione Industry 4.0
La linea supporta lo scambio dati bidirezionale con il sistema MES del cliente: gli ordini di produzione vengono trasmessi direttamente alla macchina, con registrazione automatica dei parametri di processo per ogni lotto. Questo consente tracciabilità completa del materiale e gestione della produzione in modalità just-in-time.
Valuta con Gasparini la Linea di Profilatura giusta per la tua produzione
Ogni produzione di profili Z e shuttle rail ha un mix specifico di sezioni, schemi di punzonatura e volumi. Il team di ingegneria Gasparini analizza i tuoi requisiti produttivi — referenze, tolleranze, cadenze, materiali — e individua la configurazione di impianto più efficiente per il tuo caso specifico.
Possiamo aiutarti a valutare:
- Quale sistema scegliere tra PRO e TWIN in base al tuo mix di referenze e alla frequenza dei cambi produzione
- Come configurare la punzonatura in linea per le forature richieste dai tuoi profili Z e shuttle rail
- Quale modalità di taglio e scarico massimizza la produttività nel tuo processo specifico
- Come integrare la linea con il tuo MES o sistema gestionale esistente
- Come realizzare una produzione completa della scaffalatura porta pallet con le nostre linee di profilatura per montanti scaffalature porta pallet
Compila il form di contatto per ricevere una consulenza tecnica sul tuo progetto di produzione.
